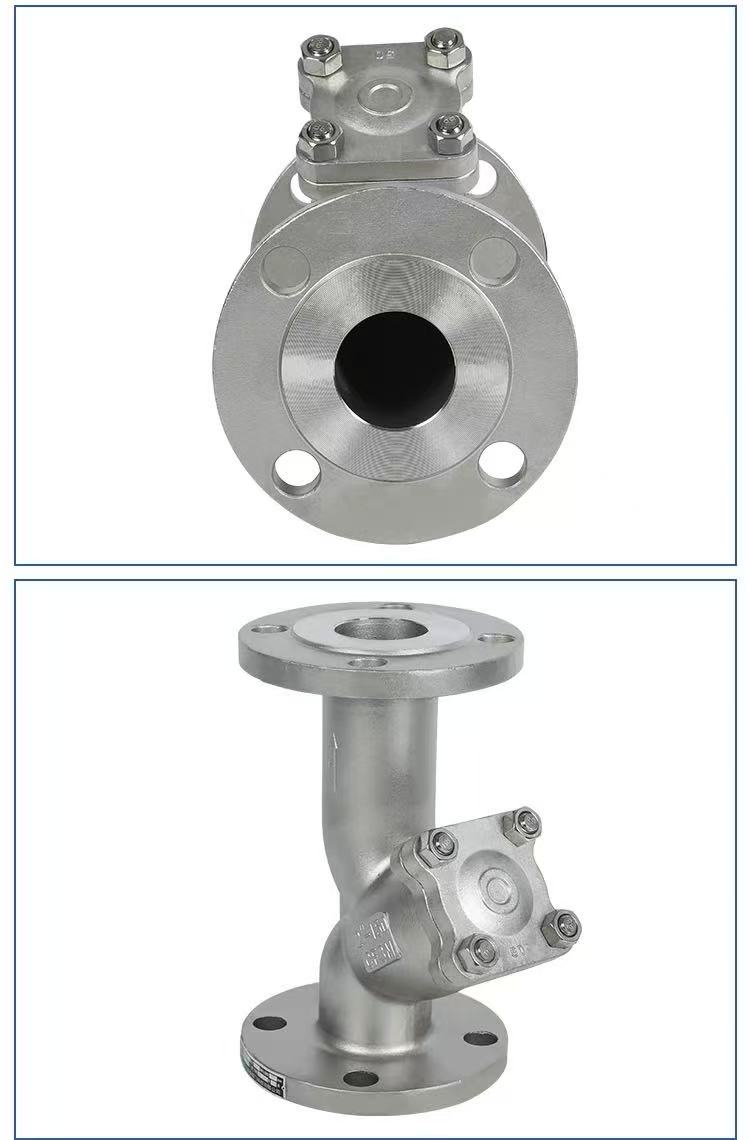

American Standert Flange Y-type Filter

Wurkprinsipe

It yntegreare American Standard Flange Y-type filter fan Shenchi fabryk wurket op it prinsipe fan ûnderskepping fan filterskerm. It medium komt yn 'e húsfesting fan' e ynlaat ein en streamt troch it filterskerm binnen de Y-foarmige struktuer. Fêste ûnreinheden wurde blokkearre binnen it filter skerm, wylst skjin medium giet troch en útgiet út de outlet ein. It totale gebiet fan it filter skerm is 3-4 kear it dwerstrochsneed gebiet fan 'e piip, resultearret yn lege ferset en flugge stream. Foar it ôfwetterjen, skroef de ûnderste plug los of ferwiderje de flangedekking, nim it filterskerm út, skjin it en ynstallearje it dan opnij. It wichtichste lichem wurdt makke fan WCB, SUS304 (CF8), of SUS316L (CF3M) materialen, mei help fan in yntegrearre casting proses, resultearret yn in naadleaze húsfesting en betroubere druk ferset. Shenchi-produkten binne geskikt foar filtraasje fan ûnreinheden yn pipelines dy't brûkt wurde yn piteroalje, gemyske en wettersuvering yndustry.

Produkt parameters

Produkt Namme: American Standert Flange Y-type Filter	Spesifikaasjes: (1/8"-4") DN6-DN100 Spesifikaasjes: (1/8"-4") DN6-DN100
Nominale druk: PN16	Body Materiaal: WCB, SUS304 (CF8), SUS316L (CF3M)
Noarmen: ANSI, BS, DIN, ISO, JIS	Applicable temperatuer: -20 ℃ ~ +150 ℃ (normaal), oant +350 ℃ (hege temperatuer type), omleech nei -196 ℃ (lege temperatuer type)
Ynterne metalen materiaal: WCB, SUS304 (CF8), SUS316L (CF3M)	Medium temperatuer: hege temperatuer, lege temperatuer, medium temperatuer, normale temperatuer
Operaasjemetoade: Hânlieding	Dichtingen: EPDM, PPL
ferbining Metoade: Flange ferbining	Applikaasjes: Wetter, loft, gas, oalje, floeistoffen, ensfh.
Oarsprong: Sina	Sample: Samples beskikber

Key punten foar ynstallaasje

Rjochtingsbefêstiging, flange-ôfstimming en tightening, en pipeline-stipe en beskerming.

By it ynstallearjen fan Shenchi American Standard Flange Y-type filters, betelje omtinken oan trije wichtige punten: Befêstigje earst de streamrjochting. De pylk op it fentyl lichem moat wurde ôfstimd mei de medium stream rjochting, en it filter skerm moat wurde ynstallearre nei ûnderen te fasilitearjen ûnreinheden settling. Twads, soargje flange alignment en tightening. De flensgesichten moatte parallel en konsintrysk wêze, de pakking sintraal, en de bouten diagonaal yn stadia oanskerpe om shell-deformaasje te foarkommen. Tredde, leverje pipeline-stipe en pre-filterbeskerming. It filter moat it gewicht fan 'e pipeline net drage; de pipeline moat foar ynstallaasje skjinmakke wurde om grutte dieltsjes te ferwiderjen. Shenchi jout detaillearre ynstallaasje ynstruksjes, stipet ODM / OEM maatwurk, en de filter mesh grutte kin oanpast wurde as nedich te garandearjen lange-termyn stabile wurking fan it filter.

Effektyf filtere stoffen

Shenchi ASME standert flange Y-type filters filterje primêr fêste suspended materiaal yn pipeline media. Dit omfettet: welding slakken, izeren filings, en roest resten út pipeline welding; sân, boaiem, himp fezels, en sealing residu oerbleaun út bou; dieltsjes, kristallen en sediminten droegen troch de media sels; roestskaal en skaalfragminten fan 'e fergrizing en peeling binnenmuorre fan' e pipeline; en metalen spaanen en oare ûnreinheden yn smeer oalje. Filtraasjeprecision is te selektearjen fan 50-300 mesh, ôfhinklik fan de fereaske skjinens fan 'e media. Makke yn Sina, ASME standert flange Y-type filters binne makke fan WCB, SUS304, en SUS316L materialen, it oanbieden fan corrosie ferset en oanpassing oan ferskate media.

Substanzen net geskikt foar filtraasje

Shenchi ASME B flange Y-type filters binne net geskikt foar it filterjen fan de folgjende stoffen: gemikaliën oplost yn it medium (lykas sâlten yn pekel, soeren en alkalis yn oplossings); oalje-wetter emulsjes; viskeuze pasta of kolloïden; fibrous sêfte ûnreinheden (dy't kin penetrearje of wrap om it filter skerm); en gasfoarmige kontaminanten yn gasfoarmige media. Foar dizze media moatte oare soarten filters selektearre wurde. By it ferkeapjen fan ASME B-flens Y-type filters sil Shenchi de media-skaaimerken befestigje mei de klant om ferkearde seleksje te foarkommen. ASME B flange Y-type filters mei priislisten befetsje detaillearre seleksje rjochtlinen.
