L-Type Pagoda Water Pipe Connector

Produkt types

As in profesjonele Sineeske fabrikant fan L-Type Pagoda Water Pipe Connectors, biedt Shenchi twa primêre produkttypen:

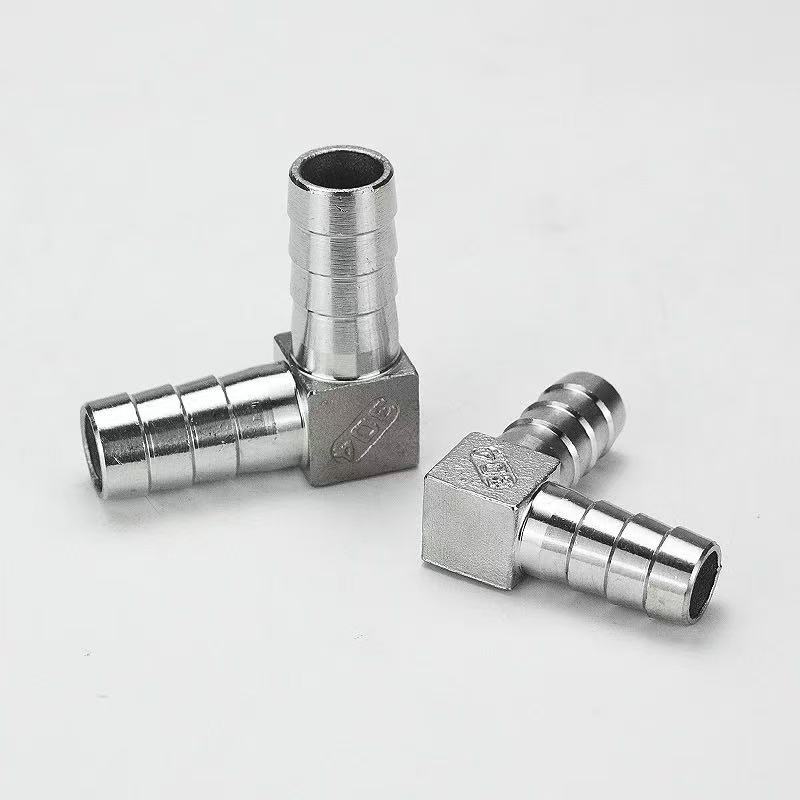

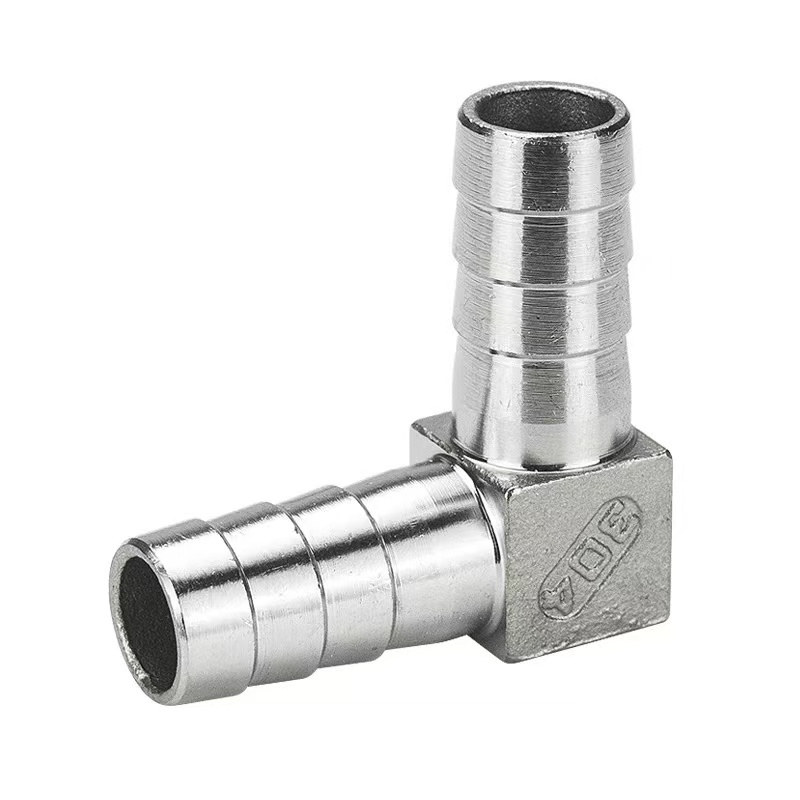

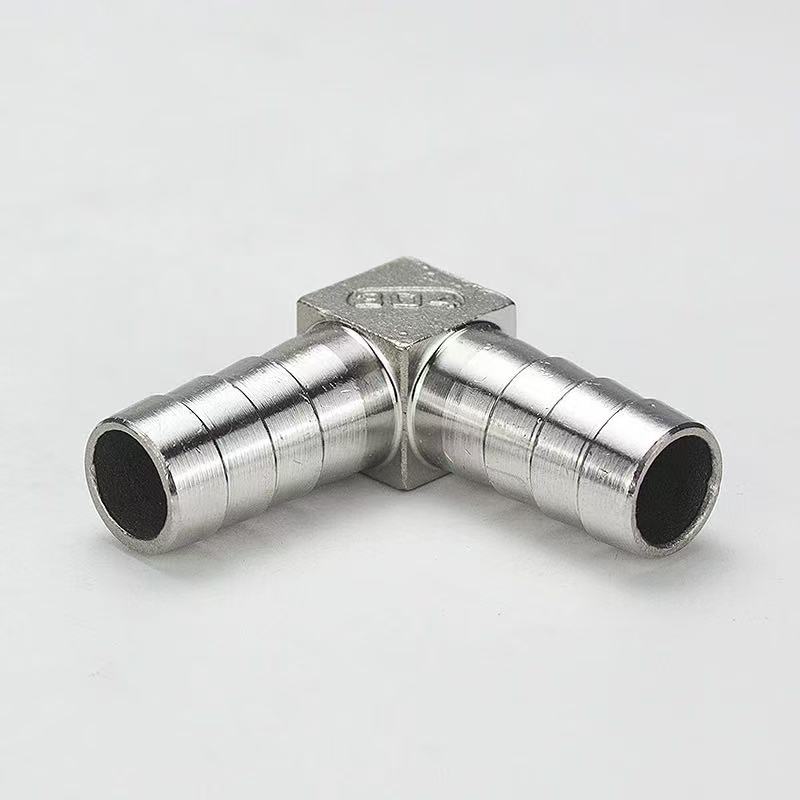

L-Type Pagoda Water Pipe Connector: Beide úteinen hawwe in barbed pagoade struktuer, ûntwurpen foar it meitsjen fan in 90-graden rjochtingsferbining tusken twa fleksibele slangen.

L-Type Male Threaded Pagoda Connector: Ien ein hat in barbed pagoda struktuer foar ferbining mei in fleksibele slang, wylst it oare ein hat eksterne (manlike) triedden, ûntwurpen foar it meitsjen fan in 90-graden rjochtingsferbining tusken in slang en in stik apparatuer mei in ynterne (froulike) threaded haven.

Beide soarten hawwe in 90-graden hoeke ûntwerp mei identike spesifikaasjes foar de úteinen fan de prikkelpagoade. Se binne beskikber yn in kar fan materialen: 304 RVS, 316L RVS, of messing. It wichtichste ûnderskied leit yn 'e ferbining metoade: de earste fasilitearret in direkte slang-oan-slang ferbining, wylst de lêste fasilitearret in oergongsferbining tusken in slang en in stik apparatuer, dêrmei it oanbieden fan fleksibele seleksje opsjes te passe ferskate ynstallaasje senario.

Wat is it ferskil tusken de L-Type Pagoda Water Pipe Connector en de L-Type Male Threaded Pagoda Connector?

Kearnferskil: De Shenchi L-Type Pagoda Water Pipe Connector hat in dual-barb-ynterface (beide úteinen binne barbed pagodekoppen, ûntworpen om direkt te ferbinen mei fleksibele slangen). De L-Type Male Threaded Pagoda Connector hat in eksterne tried oan ien ein en in barbed pagoade oan 'e oare, ûntworpen foar it ferbinen fan in fleksibele slang oan in stive piip of fentyl lichem mei ynterne triedden. Shenchi’s hege-optreden L-Type Pagoda Water Pipe Connectors wurde smeid út messing of 304/316L RVS; har 90-graden rjochthoekige struktuer is ideaal foar it omlieden fan pipelines. It ûntwerp mei dûbele barb soarget foar in strakke, feilige grip—benammen as keppele mei slang clamps—om loslitten en lekken te foarkommen. Dizze fittings biede poerbêste wjerstân tsjin druk, korrosysje en ferâldering. De 316L roestfrij stiel fariant is spesifyk geskikt foar tige korrosive omjouwings, lykas dy mei seewetter of gemyske ferwurking. Maklik te ynstallearjen, dizze fittings binne ideaal foar ferbiningen mei lege druk yn plumbing, pneumatyske systemen, en yndustriële floeistofapplikaasjes, en biede útsûnderlike stabiliteit en duorsumens.

Produkt Spesifikaasjes

Ynstallaasje ynstruksjes

De Shenchi-merk L-Type Pagoda Water Pipe Connector, makke neffens nasjonale noarmen, is maklik te ynstallearjen. It folgjen fan de stappen hjirûnder soarget foar in betroubere ferbining:

Stap 1: Slang snijden

Brûk in spesjalisearre slang cutter te snijen it ein fan 'e slang fjouwerkant en flak, foarkommen fan hoeke besunigings of burrs, te garandearjen in perfekte fit tsjin de pagoade barbs. Foar braided of fersterke slangen, is it oan te rieden om te brûken in hot-cutting metoade te seal de rânen en foar te kommen fraying.

Stap 2: Pagoda End Connection

Foegje de slang fertikaal op de pagoade ein oant de slang gesicht makket kontakt mei de basis fan de pagoade fitting. De pagoade barbs hawwe in stapke ûntwerp dat meardere dichtringen makket as ienris de slang is ynfoege. Foar hege-druk applikaasjes, feilich de ferbining mei help fan in RVS slang clamp of spring clip; de klem moat wurde pleatst tusken de twadde en tredde pagoade barbs.

Stap 3: Threaded End Connection

Selektearje de passende sealing metoade foar de threaded ein basearre op syn spesifikaasjes: G-threads (parallelle pipe threads) fereasket in rubberen of koperen pakking foar sealing; NPT- of R-threads (tapered pipe threads) fereaskje it ynpakken fan 3-5 wendingen fan PTFE-thread-sealband foar it oanspannen. Wannear't tightening, jilde de moersleutel oan de hexagonal lichem fan de fitting om foar te kommen dat koppel wurdt oerdroegen oan de slang ferbining punt.

Stap 4: Druk Testing

Nei it foltôgjen fan ynstallaasje, útfiere in statyske druktest op 1,5 kear de wurkdruk fan it systeem. As der gjin lekken wurde waarnommen nei it behâld fan dizze druk foar 3 minuten, is de gearstalling klear foar gebrûk. De ynstallaasjeproseduere foar de korrespondearjende L-Type Male Threaded Pagoda Connector yn dizze searje is identyk - ferskille allinich yn 'e threadtype - wêrtroch fleksibele seleksje kin wurde basearre op de spesifike ynterface-easken.

Applikaasje fjilden

1. Waterbehandelingsapparatuer

De L-Type Pagoda Water Pipe Connector is ûntworpen foar 90-graden rjochtingsferbiningen tusken PE- en PU-buizen yn wetterreinigers, wetterontharders, en RO (Reverse Osmosis) systemen. As produsearre út 316L RVS, it foldocht oan iten-grade sanitêre easken. In komplemintêre L-Type Male Threaded Pagoda Connector binnen deselde rige is beskikber foar applikaasjes dêr't de apparatuer ynterface hat in ynterne (froulike) tried.

2. Pneumatyske automatisearringssystemen

Wurdt brûkt foar pneumatyske buizen routing yn lucht compressors, pneumatyske fentyl manifolds, en automatisearre gearkomste linen. De L-foarmige struktuer besparret romte foar ynterne apparatuer, wylst kompatibiliteit mei snelkoppelingen rappe montage, demontage en ûnderhâld fasilitearret.

3. Sanitêr en húshâldlike apparaten

Ferbynt wetterynlaatslangen foar tûke toiletten, ôfwaskmasines, waskmasines en ferlykbere apparaten. As makke fan koper, biedt de L-Type Pagoda Water Pipe Connector poerbêste termyske konduktiviteit, wêrtroch it geskikt is foar hytwetterlinen. De L-Type Male Threaded Pagoda Connector is ûntworpen om te foldwaan oan in breder oanbod fan ynterface noarmen fûn yn ymporteare apparatuer.

4. Yndustriële koel- en smeersystemen

Tapast yn masine ark koellinen en hydraulyske lubrication systemen. De konstruksje fan roestfrij stiel soarget foar superieure korrosjebestriding, wêrtroch betroubere prestaasjes mooglik binne yn easken omjouwings mei oaljemist, snijfloeistoffen en ferlykbere komplekse bedriuwsbetingsten.
