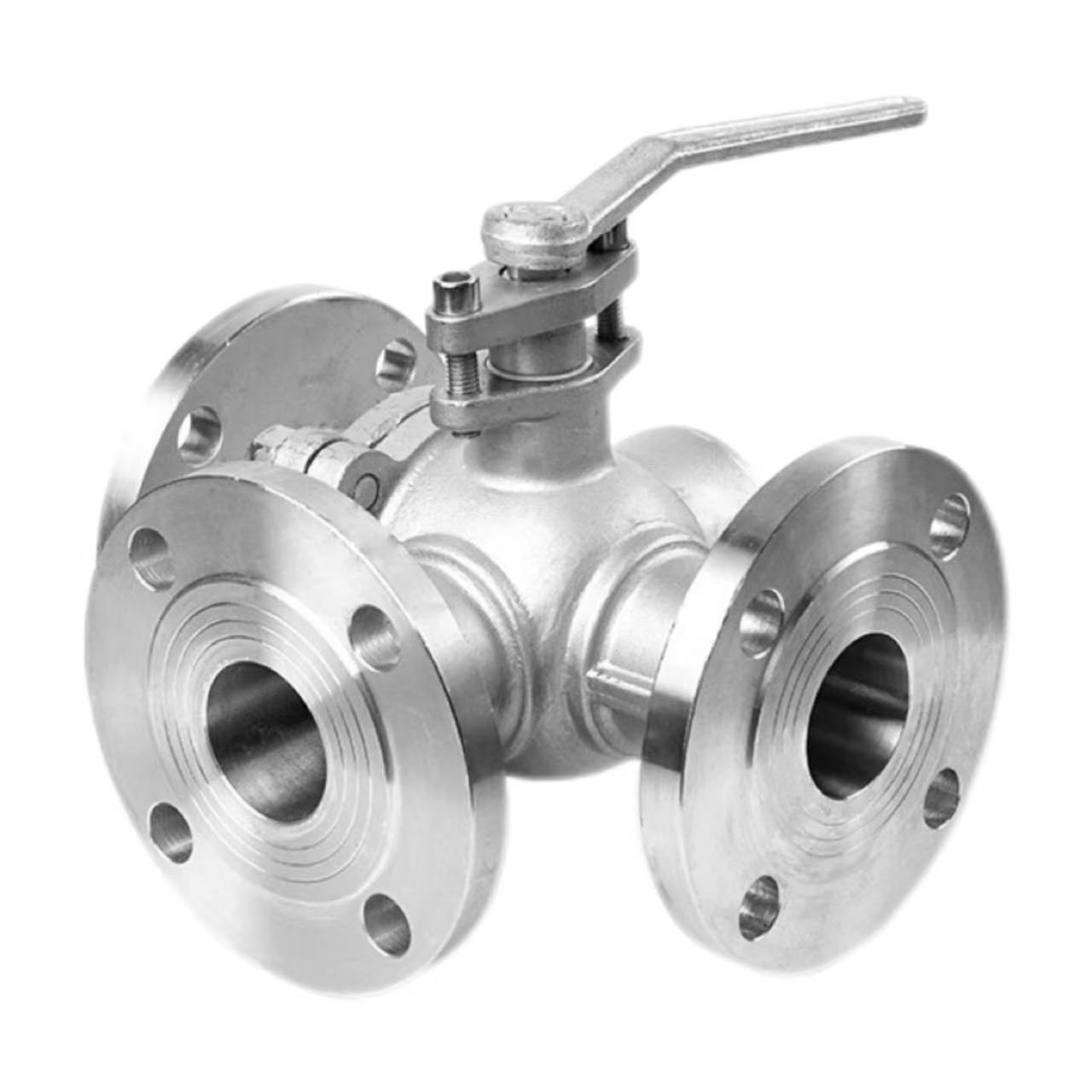

Trije-way flange bal fentyl

Wurkprinsipe

It wurkprinsipe fan 'e korrosjebestindige trije-wei flange-balklep fan' e Shenchi-fabryk is basearre op 'e L-foarmige of T-foarmige kanalen yn' e bal. De bal wurdt pleatst yn it sintrum fan it fentyl lichem en draaide troch in handgreep. As de bal draait, rjochtsje de kanalen op of kompensearje fan ferskate fentylpoarten, realisearje it wikseljen, gearfoegjen of splitsen fan 'e mediumstreamrjochting.

L-foarmige bal:

 Rotearjen fan 90 ° lit it medium wikselje fan 'e ynlaat nei elke útgong, geskikt foar it omkearjen fan senario's mei ien ynlaat en twa útgongen of twa ynlûken en ien útgong, lykas ôfwikseljend floeistof oan twa reaktors leverje.

T-foarmige bal:

Rotearjen fan 180 ° lit alle trije havens tagelyk wurde ferbûn of elke twa havens wurde mei-inoar ferbûn, geskikt foar it mingen fan twa media en dan útfiere (fusearje), of splitsen fan ien media yn twa útgongen (splitsen), lykas yn air conditioning hjit en kâld wetter mingsystemen.

Produkt parameters:

Produkt Namme: Three-Way Flanged Ball Valve	Spesifikaasjes: (1/8 "-4") DN6-DN100
Nominale druk: PN16	Body Materiaal: WCB, SUS304 (CF8), SUS316L (CF3M)
Noarmen: ANSI, BS, DIN, ISO, JIS	Tapasbere temperatuer: -20 ℃ ~ +150 ℃ (standert), oant +350 ℃ (hege temperatuer), oant -196 ℃ (lege temperatuer)
Ynterne metalen materiaal: WCB, SUS304 (CF8), SUS316L (CF3M)	Medium temperatuer: hege temperatuer, lege temperatuer, medium temperatuer, normale temperatuer
Operaasjemetoade: Hânlieding	Dichtingen: EPDM, PPL
Ferbiningsmetoade: Flensferbining	Applikaasjes: Wetter, loft, gas, oalje, floeistoffen, ensfh.
Oarsprong: Sina	Sample: Samples beskikber

Foardielen fan flensferbining:

Shenchi 3-way flensed ball kleppen brûke flensferbiningen. Yn ferliking mei threaded ferbinings, flange ferbinings biede hegere druk ferset; de PN16 wurdearring kin stabyl wjerstean 1.6MPa druk. Demontage is handich, it fasilitearjen fan reguliere pipeline ynspeksje en ûnderhâld. Betrouwbare sealing wurdt garandearre; de flenspakking en bouten wurkje gear om it risiko fan lekkage te foarkommen. Geskikt foar pipelines mei grutte diameter; foar diameters boppe DN50, dêr't threaded ferbinings binne dreech, flanges binne de standert kar. Shenchi, in Sineeske fabrikant fan 3-wei flenzen kogelklep, biedt flenzen dy't oerienkomme mei ANSI, BS, DIN, en JIS noarmen, foldogge oan de behoeften fan globale klanten.

Ynstallaasje Key Point 1: Flange Alignment

Flange Alignment By it ynstallearjen fan de Shenchi trije-way flange bal fentyl, de flange gesichten moatte wurde ôfstimd. De twa flanges moatte parallel en konsintrysk wêze, mei de ôfwiking net mear as it tastiene berik fan 'e flangepakking. It twingen fan bolt-ôfstimming sil ferfoarming fan fentyllichem feroarsaakje, dy't ynfloed op balrotaasje en sealingprestaasjes. Nei ôfstimming moat de pakking yn it sintrum pleatst wurde en moat net kompensearre wurde. In low-prize trije-way flange bal fentyl is net lyk oan lege kwaliteit; Shenchi produkten biede hege presyzje en makliker ynstallaasje. Corrosie-resistant trije-way flange bal kleppen hawwe flange oerflak finishen dy't foldogge oan noarmen, soargje foar mear betroubere sealing.

Ynstallaasje Point Two: Bolt Tightening

Flensbouten moatte stadichoan diagonaal wurde oanskerpe. Tapasse koppel stadichoan yn 2-3 stadia, folgje in 180 ° diagonale folchoarder. Net strak ien kant yn ien kear, oars uneven druk op de pakking sil meitsje lekkage kanalen. Bolt koppel moat foldwaan standert wearden; overtightening sil beskeadigje de flange of bouten, wylst undertightening sil resultearje yn ûnfoldwaande sealing. Shenchi 3-way flange ball valve fabryk jout in oanrikkemandearre koppel tafel foar installateurs om te ferwizen nei. Dizze ynstallaasjepunten binne krúsjaal foar it garandearjen fan lange termyn lekfrije fentyloperaasje; folgje asjebleaft strikt de spesifikaasjes.

Ynstallaasje Point 3: Pipeline Support en Cleaning

Foardat de ynstallaasje moat de binnenkant fan 'e lieding skjinmakke wurde om weldingslag, izeren filings, sân en oare ûnreinheden te ferwiderjen. Bûtenlânske objekten dy't yn 'e klepholte komme, kinne de bal of seehûnen krassen, wat liedt ta lekken. De pipeline moat ûnôfhinklik wurde stipe; it fentyl moat it gewicht fan 'e lieding net drage. Large-diameter tee flange bal kleppen binne swier; pipeline delgong kin lûke de flange off-sintrum, skealik de seal. Korrosjebestindige tee-flensbalkleppen binne makke fan WCB, SUS304, of SUS316L materialen, mei in koperen of roestfrij stiel klepkearn. Nei it foltôgjen fan de ynstallaasjepunten moat de handgreep frij draaie sûnder jamming; de klep is dan klear foar gebrûk.
