Bulkhead Barbed Fitting

Shenchi yntrodusearret heechweardige Bulkhead Barbed Fittings, spesifyk ûntworpen foar routing slangen troch apparatuer panielen wylst it leverjen fan betroubere sealing. Makke fan messing, SUS304, en SUS316L roestfrij stiel, dizze fittings biede sterke corrosie ferset en binne geskikt foar in breed skala oan wurkomstannichheden.

Produkt Struktuer

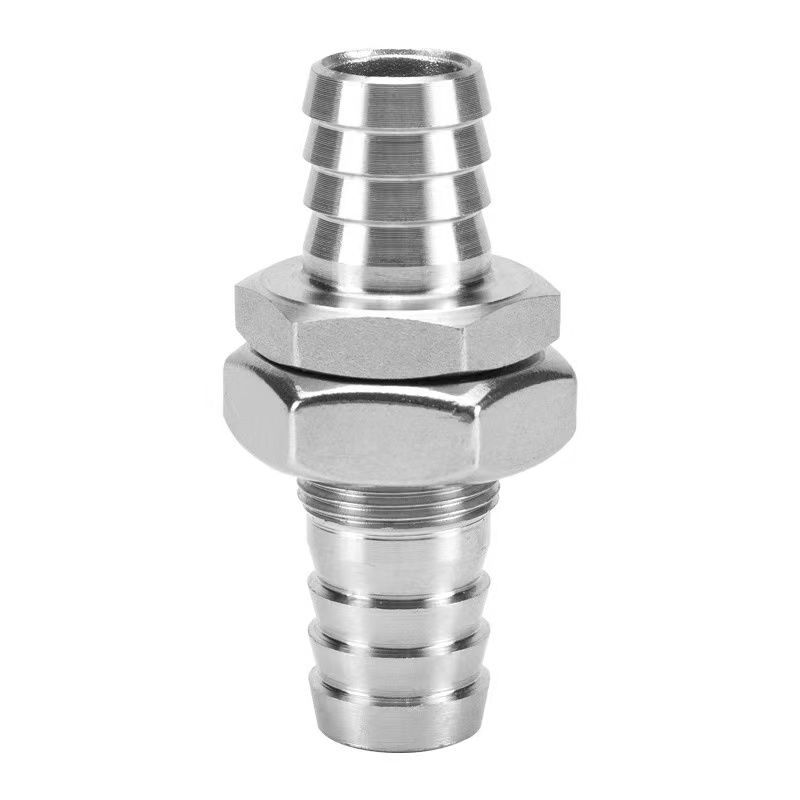

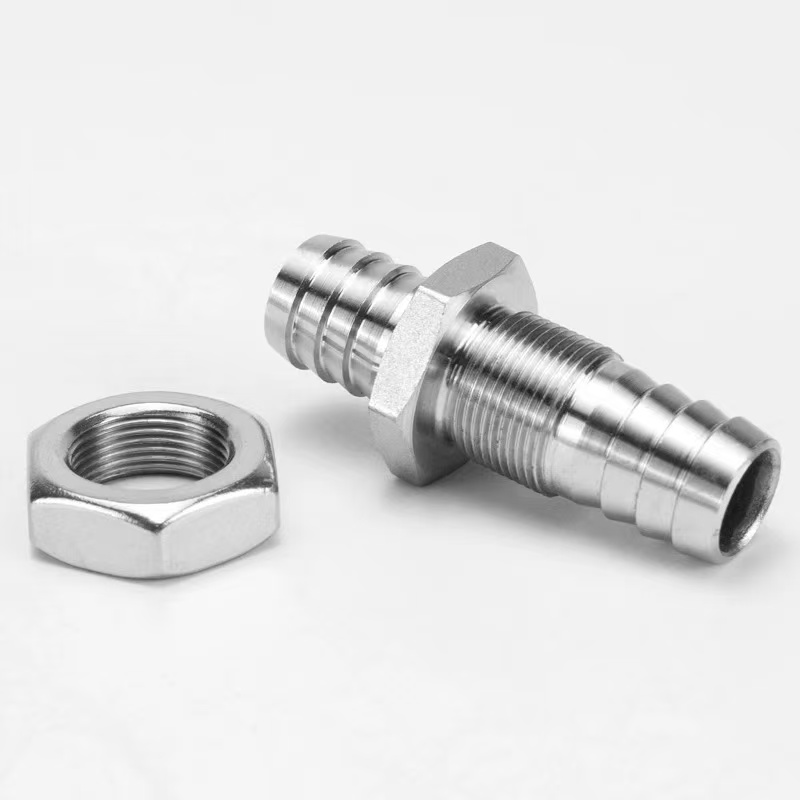

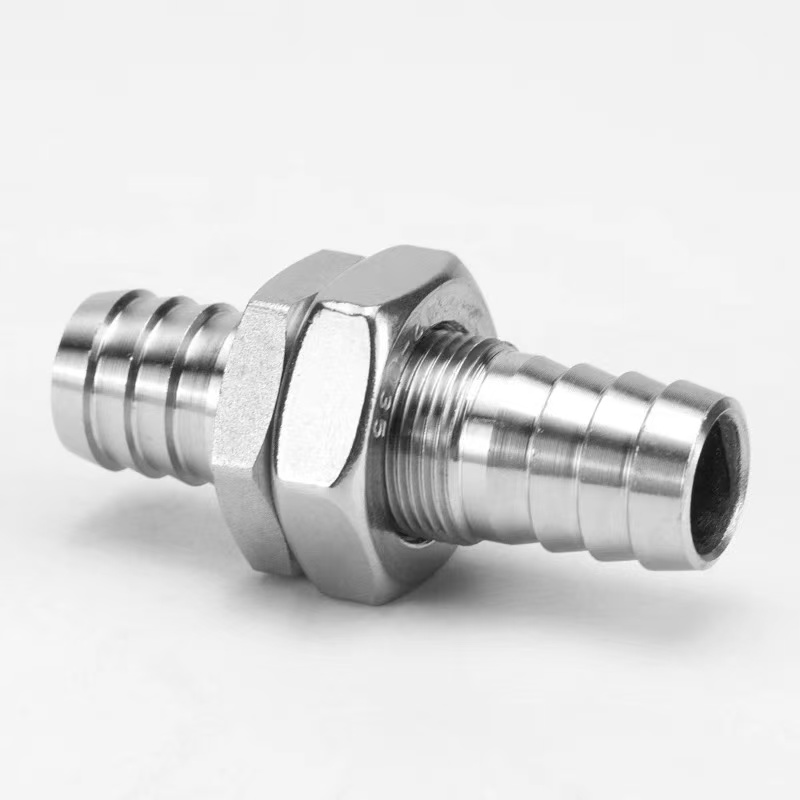

De struktuer fan 'e bulkhead Barbed Fitting omfettet bulkhead threads, in beskoattelmoer, en ferbiningen mei stekken slangen. By ynstallaasje is allinich in panielgat nedich; tightening de moer foltôging it fixing en sealing proses.

It stikelstik ein hat in anty-slip groove-ûntwerp, en soarget foar in feilige ferbining as it wurdt brûkt mei in slangklem. Dizze fittings wurde in protte brûkt yn kontrôlekasten, apparatuer foar wetterbehandeling, medyske ynstruminten en oare relatearre fjilden.

Produkt Spesifikaasjes

Strukturele Foardielen

De bulkhead Barbed Fitting is in piipfitting spesifyk ûntworpen foar it routing fan slangen troch apparatuerpanielen, kasten, as skotten, wylst se fêste sealing leverje. De wichtichste struktuer omfettet in bulkhead thread seksje, in beskoattelje moer, in sealing pakking, en in stekel slang ferbining. Tidens de ynstallaasje moat allinich in gat fan 'e oerienkommende diameter op it paniel makke wurde. De tried seksje fan de fitting wurdt trochjûn troch it gat, en de moer wurdt oanskerpe fan de tsjinoerstelde kant te foltôgjen de fixing en sealing proses.

1. Struktuer foar befestiging fan skotten:De lingte fan 'e thread seksje is oanpast oan mienskiplike panieldikten. Sadree't de beskoattelmoer is oanskerpe, foarmet it in stive fixaasje mei it paniel, en soarget derfoar dat de fitting bliuwt feilich sels ûnder eksterne lûkkrêften.

2. Ferbining fan stikjes slang:Ien of beide kanten fan it paniel hawwe barbed tapered tosken foar it ynstekken fan de slang en it foarmjen fan in fersegele ferbining mei in slang clamp. It mei stikjes ein oannimt in dûbele anty-slip groefûntwerp, en biedt signifikant hegere úttrekferset dan gewoane fittings.

3. Sealsysteem:Oan beide kanten fan it paniel binne rubberen pakkingen as O-ringen. As de moer oanskerpe wurdt, wurdt de dichtingspakking komprimearre, wat wetterticht en stofdicht fersegelt by de panieliepening, mei in beskermingswurdearring fan oant IP65 of heger.

Ynstallaasje Metoade

Shenchi's duorsume Bulkhead Barbed Fittings binne maklik te ynstallearjen. In feilige en fersegele ferbining kin wurde berikt yn mar seis stappen:

Stap 1: Panel Hole Tarieding

Meitsje in oerienkommende rûne gat op it paniel basearre op de bûtenste diameter fan 'e tried seksje. Soargje derfoar dat de gatrâne glêd en bramenfrij is om skea oan 'e dichtingspakking te foarkommen.

Stap 2: Ynstallearje de sealing pakking

Slide de ynbegrepen EPDM-dichtpakking op 'e trieddiel, drukke it tsjin de passende basis. As sealing is nedich oan beide kanten fan it paniel, set ien pakking oan eltse kant.

Stap 3: Ynfoegje fia it paniel

Foegje de tried seksje yn it gat fan de iene kant fan it paniel, soargje derfoar dat de fitting basis kontakten it paniel mei de sealing pakking yn tusken.

Stap 4: Draai de slotmoer oan

Skroef de beskoattelmoer op 'e tried seksje fan' e tsjinoerstelde kant fan it paniel, en stadichoan oanskerpe it mei in wrench. Oanrikkemandearre koppel: 5–8 N·m foar messingmaterialen en 8–12 N·m foar roestfrij stiel. Hâld it passende lichem stil by it oanspannen.

Stap 5: Ferbine de slang

Selektearje in spesifikaasje wêrby't de bûtenste diameter fan 'e barb 0,5-1 mm grutter is as de binnendiameter fan' e slang. Foegje de slang fertikaal op 'e barbed ein oant it de basis berikt. Foar hege druk applikaasjes, brûk in RVS slang clamp en fêst it tusken de twadde en tredde barbs.

Stap 6: Seal Integrity Test

Fier in statyske druktest út by 1,5 kear de wurkdruk. As der trije minuten gjin lek is, is de ynstallaasje kwalifisearre.
